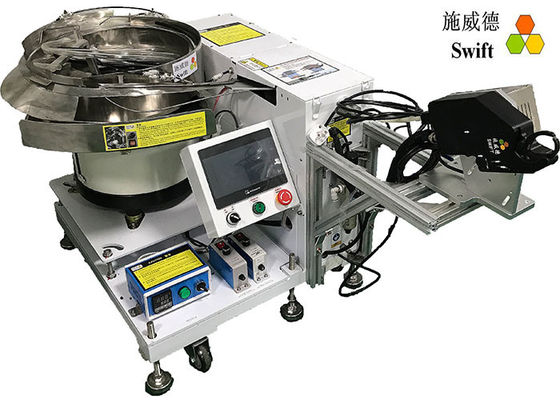

구리 튜브를 결합하기 위한 자동 케이블 묶음 총
자동 케이블 묶음 총은 자동적으로 나일론 케이블 묶음을 결합하고 강화된 후 잉여 자재를 줄일 수 있습니다. 번들은 케이블 묶음마다 속도는 1.0Seconds입니다.
기초 애플리케이션
냉장 시스템에서 실리콘 고무 튜브, 단열 면과 소프트 튜브, 가정용 드라마 디스팬서에서 작은 고무관과 같은 원통형 물체의 번들 다른 크기에 (최대 다발 지름보다 적은) 적합하, 구리 튜브가 되세요.
적용범위
적용 가능한 나일론 케이블 묶음 : W2.2 L120 T1.1mm, 모델 T25120
적용 상품 : 자동적으로 느슨한 케이블 묶음과 함께 번들화될 필요가 있는 소프트 튜브 / 구리 튜브.
냉각 업계 : 국내 에어컨들 / 중심 에어컨
기술 데이터
항목 | 자료 |
자동 케이블 묶음 건 모델 | SWT25120F |
번들 속도 | (제품 치수와 관련된) 케이블 묶음 당 1.0S |
적용 가능한 케이블 묶음 모델 | T25120 |
케이블 묶음의 적용 가능한 길이 / 폭 / 두께 : | 120 mm/2.5mm/1.1mm |
적용 가능한 배선 장비 / 튜브 지름 |
ø2mm - 배선 장비를 위한 ø22mm ; ø2mm - 튜브를 위한 ø20mm |
전압 | AC220, 50/60Hz |
힘 | 1,000W |
공기 압력 | 5 kg/cm2 |
숙주 크기 | L670 W660 H660mm |
고정된 케이블 묶음 총 사이즈 | L284*W240*T149mm |
고정된 케이블 묶음 총 중량 | 4.0대 킬로그램 / PC |
작업하는 프로세스
동작 과정 : 놓여진 나일론은 진동 사발 - 하중 안으로 제휴를 데려가고, - 케이블 묶음 총의 턱의 가운데에 배선 장비 / 튜브 또는 다른 제품을 두 - 피트가 페달을 밟은 - 마무리 번들 페달을 분배합니다
나일론 케이블 묶음 요구조건
1. 케이블은 재료를 결합합니다 : 단지 나일론 PA66
2. 케이블은 사이즈를 결합합니다 : W2.5 *L120 T1.1mm ; 헤드 사이즈 : L4.6*W4.7*H3.8mm
3. 인장 강도 : 8 킬로그램
4. 형성하세요 : 일직선, 어떤 거친 부분 / 플래시
특징 / 기능
1. 느슨한 나일론 케이블 묶음을 사용하고 자동적으로 그들을 번들링하세요.
2. 자동적으로 감싸고, 케이블 묶음을 강화하고 초과하는 말단부에게 한때 발이 페달을 밟은 운영자 페달로 잘라주세요.
3. 전체 동작은 케이블 묶음마다 약 1.0S를 잡습니다.
4. 구속력들은 조정할 수 있습니다. 최대는 8kgf입니다.
5. 로봇과 자동화 라인에 적용될 수 있습니다.
6. 공기 압력 : 5 kg/cm2
