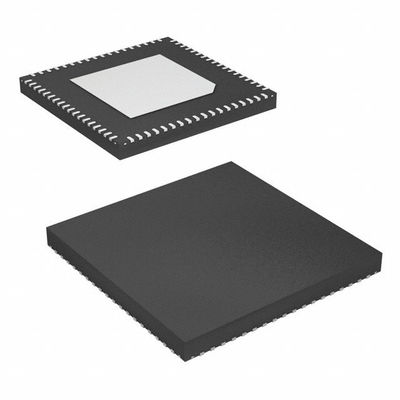

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K 통합 회로 칩
유형 | 설명 |
분류 | 융합 회로 (IC) |
내장 | |
DSP (디지털 신호 처리기) | |
제조업자 | 아날로그 디바이스 |
시리즈 | 시그마DSP® |
포장 | 테이프 & 롤 (TR) |
절단 테이프 (CT) | |
종류 | 시그마 |
인터페이스 | I2C, SPI |
시계 속도 | 294.912MHz |
비휘발성 메모리 | ROM (96kB) |
칩 내 RAM | 320kB |
전압 - I/O | 3.30V |
전압 - 코어 | 1.20V |
작동 온도 | -40°C ~ 105°C (TA) |
등급 | 자동차 |
장착형 | 표면 마운트 |
패키지 / 케이스 | 72-VFQFN 노출 패드, CSP |
공급자의 장치 패키지 | 72-LFCSP-VQ (10x10) |
기본 제품 번호 | ADAU1466 |
특징ADAU1466WBCPZ300RL
자동차용 용품
향상된 음향 처리를 위해 완전히 프로그래밍 가능한 오디오 DSP
SigmaStudio의 특징, 독점 그래픽 프로그래밍
사용자 정의 신호 흐름을 개발하는 도구
최대 294.912MHz, 32비트 SigmaDSP 코어 1.2V
최대 24kWords의 프로그램 메모리
최대 80kW의 매개 변수/데이터 RAM
48kHz에서 샘플당 최대 6144개의 SIMD 명령어
최대 1600ms 디지털 오디오 지연 풀 48kHz
오디오 I/O 및 라우팅
4개의 일련 입력 포트, 4개의 일련 출력 포트
48채널, 32비트 디지털 I/O, 표본 속도 192kHz까지
TDM, I2S, 왼쪽과 오른쪽을 위한 유연한 구성
포맷 및 PCM
8개의 스테레오 ASRC까지 1:8에서 7까지751:1 비율 및
139 dB 동적 범위
스테레오 S/PDIF 입출력 192 kHz
4개의 PDM 마이크 입력 채널
다채널, 바이트 주소형 TDM 시리즈 포트
크리스탈에서 마스터 클럭을 생성하기 위한 시계 오시레이터
정수 PLL 및 유연 시계 생성기
융합된 도형 온도 센서
I2C 및 SPI 제어 인터페이스 (슬래브와 마스터 모두)
독립적인 동작
일련 EEPROM에서 자동 부팅
6채널, 10비트 SAR 보조 제어 ADC
디지털 제어장치와 출력을 위한 14개의 다목적 핀
3,3V 전원으로부터 1.2V를 생성하기 위한 칩 내 조절기
72-리드, 10mm × 10mm LFCSP 패키지 5.3mm
노출된 패드
온도 범위: -40°C ~ +105°C
의 적용ADAU1466WBCPZ300RL
자동차용 오디오 처리
머리 단위
분산 증폭기
뒷좌석 엔터테인먼트 시스템
트렁크 증폭기
상업 및 전문 오디오 처리
환경 및 수출 분류ADAU1466WBCPZ300RL
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
