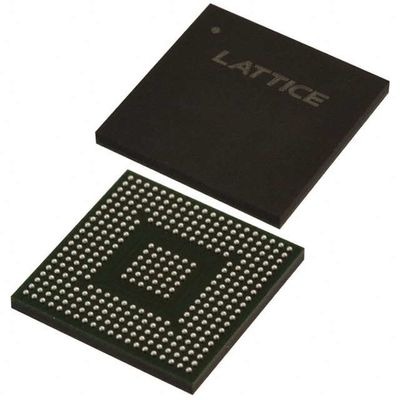

LCMXO2-4000HC-4BG332C 필드 프로그래밍 가능한 게이트 배열 IC 274 94208 4320 332-FBGA
유형 | 설명 |
분류 | 융합 회로 (IC) |
내장 | |
FPGA (Field Programmable Gate Array) 를 사용한다. | |
Mfr | 라티스 반도체 회사 |
시리즈 | MachXO2 |
포장 | 트레이 |
LAB/CLB 수 | 540 |
논리 요소/셀 수 | 4320 |
전체 RAM 비트 | 94208 |
I/O 수 | 274 |
전압 - 공급 | 2.375V ~ 3.465V |
장착형 | 표면 마운트 |
작동 온도 | 0°C ~ 85°C (TJ) |
패키지 / 케이스 | 332-FBGA |
공급자의 장치 패키지 | 332-CABGA (17x17) |
기본 제품 번호 | LCMXO2-4000 |
특징LCMXO2-4000HC-4BG332C
• 임베디드 및 분산 메모리
• 최대 240kbits sysMEMTM 임베디드 블록 RAM
• 최대 54kbits 분산 RAM
• 전용 FIFO 제어 논리
• 칩 내 사용자 플래시 메모리
• 최대 256kbits 사용자 플래시 메모리
• 10만 회 기록
• WISHBONE, SPI, I2C 및 JTAG 인터페이스를 통해 액세스 할 수 있습니다.
• 소프트 프로세서 PROM 또는 플래시 메모리 로 사용할 수 있습니다.
• 사전 설계 된 소스 동기 I/O
• I/O 셀에 있는 DDR 레지스터
• 전용 변속기 로직
• 7:1 디스플레이 I/O를 위한 가이딩
• 일반 DDR, DDRX2, DDRX4
• DQS 지원과 함께 전용 DDR/DDR2/LPDDR 메모리
• 고성능, 유연한 I/O 버퍼
• 프로그래밍 가능한 sysIOTM 버퍼는 다양한 인터페이스를 지원합니다.
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
PCI
LVDS, 버스-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
∙ 슈미트 트리거 입력, 최대 0.5V 히스테레시
• I/O는 핫 소켓을 지원합니다.
• 칩 상의 차차 종료
• 프로그램 할 수 있는 끌어올림 또는 끌어내림 모드
설명LCMXO2-4000HC-4BG332C
라티스는 많은 사전 설계 된 IP (지식 재산) 라티스 코레트 모듈을 제공합니다.
이러한 구성 가능한 소프트 디스인을 사용하여
기본 IP 코어는 표준화된 블록으로 구성되어 있어 사용자는 디자인의 독특한 측면에 집중할 수 있고 생산성을 높일 수 있습니다.
환경 및 수출 분류LCMXO2-4000HC-4BG332C
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
