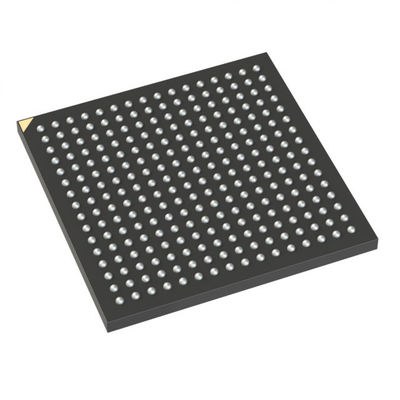

LCMXO2-4000HE-4BG256C 필드 프로그래밍 가능한 게이트 배열 IC 206 94208 4320 256-LFBGA
유형 | 설명 |
분류 | 융합 회로 (IC) |
내장 | |
FPGA (Field Programmable Gate Array) 를 사용한다. | |
Mfr | 라티스 반도체 회사 |
시리즈 | MachXO2 |
포장 | 트레이 |
LAB/CLB 수 | 540 |
논리 요소/셀 수 | 4320 |
전체 RAM 비트 | 94208 |
I/O 수 | 206 |
전압 - 공급 | 1.14V ~ 1.26V |
장착형 | 표면 마운트 |
작동 온도 | 0°C ~ 85°C (TJ) |
패키지 / 케이스 | 256-LFBGA |
공급자의 장치 패키지 | 256-CABGA (14x14) |
기본 제품 번호 | LCMXO2-4000 |
특징LCMXO2-4000HE-4BG256C
• 휘발성 이 아닌, 무한 히 재구성 가능
• 즉시 켜지다
• 단일 칩, 안전한 솔루션
• JTAG, SPI 또는 I2C를 통해 프로그래밍
• 비휘발성 메모리의 백그라운드 프로그래밍을 지원합니다.
• 외부 SPI 메모리와 함께 선택적 듀얼 부팅
• TransFRTM 재구성
• 시스템 작동 중 현장 로직 업데이트
• 시스템 수준 지원 강화
• 칩 내 강화 기능: SPI, I2C, 타이머/ 카운터
• 5.5%의 정확성으로 칩 내 오시일레이터
• 시스템 추적을 위한 고유 트레이스ID
• 한 번 프로그래밍 (OTP) 모드
• 확장 된 작동 범위를 가진 단일 전원 공급
• IEEE 표준 1149.1 경계 스캔
• IEEE 1532을 준수하는 시스템 내 프로그래밍
• I/O는 핫 소켓을 지원합니다.
• 칩 상의 차차 종료
• 프로그램 할 수 있는 끌어올림 또는 끌어내림 모드
• 칩 내 유연 한 시계
• 8 개 의 기본 시계
• 고속 I/O 인터페이스에 최대 2개의 엣지 클럭 (상단과 하단 측면만)
• 분자 n 주파수 합성 장치 당 최대 2 개의 아날로그 PLL
넓은 입력 주파수 범위 (7MHz~400MHz)
설명LCMXO2-4000HE-4BG256C
MachXO2 PLD는 공간에서
23mm x 23mm fpBGA에 2.5mm x 2.5mm WLCSP를 절약합니다. MachXO2 장치는 밀도 마이그레이션을 지원합니다.
같은 패키지 내에서. 1-1 표는 LUT 밀도, 패키지 및 I/O 옵션과 함께 다른 주요
매개 변수
환경 및 수출 분류LCMXO2-4000HE-4BG256C
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
