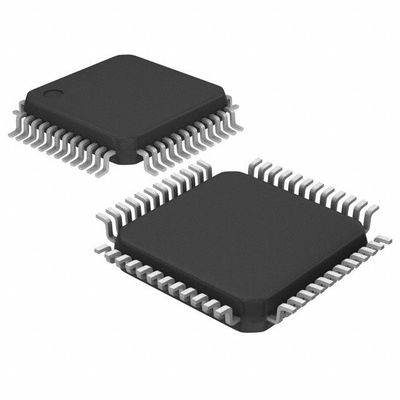

R5F10PGHCKFB#55 마이크로 컨트롤러 IC 16-비트 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55는공장 재고, 당신의 요구 사항을 확인하고 목표 가격으로 저희에게 연락하십시오.
스펙 R5F10PGHCKFB#55
종류 | 설명 |
분류 | 융합 회로 (IC) |
내장 | |
마이크로 컨트롤러 | |
Mfr | 레네사스 일렉트로닉스 |
시리즈 | RL78/F14 |
패키지 | 테이프 & 롤 (TR) |
코어 프로세서 | RL78 |
원자 크기 | 16비트 |
속도 | 24MHz |
연결성 | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
주변 장치 | LVD, POR, PWM, WDT |
I/O 수 | 38 |
프로그램 메모리 크기 | 192KB (192K x 8) |
프로그램 메모리 유형 | 플래시 |
EEPROM 크기 | 8K x 8 |
RAM 크기 | 16K x 8 |
전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V |
데이터 변환기 | A/D 17x10b SAR; D/A 1x8b |
오시일레이터 유형 | 내부 |
작동 온도 | -40°C ~ 125°C (TA) |
장착형 | 표면 마운트 |
공급자의 장치 패키지 | 48-LFQFP (7x7) |
패키지 / 케이스 | 48-LQFP |
기본 제품 번호 | R5F10 |
특징R5F10PGHCKFB#55
* 명령어 실행 최소 시간은 높은 속도에서 변경할 수 있습니다 (0.03125μs: @ 32MHz 작동 고-속도칩상오시일레이터 시계또는 PLL 시계) 에서 극저가까지-속도 (66.6μs: 낮은 속도로 작동하는 @ 15 kHz-속도에-칩오시일레이터 시계)
*일반-목적 레지스터: 8비트×32 레지스터 (8 비트)×8개의 레지스터×4개의 은행)
*ROM: 16 ~ 256KB
*RAM: 1 ~ 20KB
*데이터 플래시 메모리:4 KB/8 KB
*높은-속도...칩 오시레이터 시계•2·2·3·3·3·3·3·3·3·3·3·3·3·3·4), 16MHz (형), 12MHz (형), 8MHz (형), 4MHz (형), 및 1MHz (형) (64개 중에서 선택)타이머 RD를 사용할 때 MHz (형) 및 48 MHz (형)
*낮은-속도 칩 오시레이터 시계: 15 kHz×2개의 채널 (WWDT를 위한 한 채널, CPU와 주변기기를 위한 한 채널)WWDT 보다)
*시작- 칩PLL(×3,×4,×6,×8)
*시작- 칩 단장- 힘- 플래시 메모리 공급 (블록 삭제/쓰기 기능 금지)
*자기- 프로그래밍(부트 교환 기능/플래시 쉴드 윈도우 기능)
*시작-칩 디버깅 기능
*시작- 칩 전력- 재설정 (POR) 회로 및 전압 감지기 (LVD)
*시작- 칩 워치도그mer (특별한 낮은-속도 칩오시일레이터 시계)
*곱하기/배하기/배하기& 축적 명령어 지원
•16비트s×16비트 = 32비트 (무명 또는 서명)
•32비트÷32비트 = 32비트 (서명되지 않은)
•16비트×16비트 + 32비트 = 32비트 (무명 또는 서명)
* 시작-칩 키 인터럽트 기능
* 시작- 칩 시계 출력 / 부저 출력 컨트롤러
* 시작-칩 BCD 조정
* I/O 포트: 16~92 (입문 1개 포함)- 핀만)
* 타이머
•16비트 시간er 배열 단위: 8 ~ 16 채널
•16비트 타이머 RD: 2채널6개의 삼각형-파 출력; 톱테인드 파동/삼각형 파동 변조)
•16비트 타이머 RJ: 1 채널
•워치도그 타이머: 1 채널
•진짜- 시간 시계: 1 채널
*일련 인터페이스
•CSI
•UART/UART (LIN- 버스지원)
•LIN모듈(주/노예)지원)
•난2C/ 단순화 I2C
•할 수 있습니다인터페이스 RS-CAN lite)
*8/10 비트 해상도 A/D 변환기(V)DD=2.75.5V까지): 4~31채널
*DTC(최고44 출처)
*ELC이벤트 링크 소스의 최대 26 채널, 최대 9 cha이벤트 링크 목적지)참고:
*안전 기능s (CRC 계산,시계 모니터, AD 테스트, SFR 보호 등)
*8비트 D/A 변환기참고:
*시작- 칩비교기: 1 채널 (입기 핀: 4 채널)참고:
*전원 공급 전압: VDD=2.7에서 55V
의 적용R5F10PGHCKFB#55
일반 자동차 전기 용품(모터 제어, 문 제어, 그는반등 제어기등등.), 오토바이 엔진통제
환경 및 수출 분류R5F10PGHCKFB#55
속성 | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
