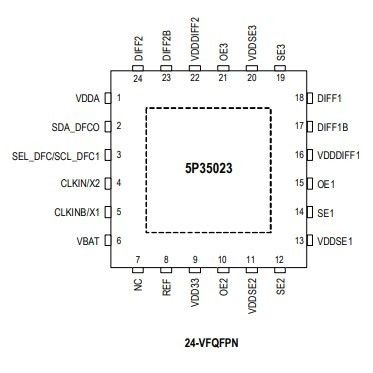

5P35023B-155NLGI8 시계/시간 통합 회로 IC 시계 생성기 24QFN
유형 | 설명 |
분류 | 융합 회로 (IC) |
시계/시간 | |
시계 생성기, PLL, 주파수 합성기 | |
제조업자 | 레네사스 일렉트로닉스 |
시리즈 | * |
포장 | 테이프 & 롤 (TR) |
부분 상태 | 액티브 |
기본 제품 번호 | 5P35023 |
특징5P35023B-155NLGI8
▪ OE, PD#, PPS 또는 DFC 제어 기능으로 구성 가능한 OE 핀 기능
▪ 구성 할 수 있는 PLL 대역폭; jitter peak 를 최소화 한다
▪ PPS: 능동적 인 전력 절감 기능
▪ PPB: 성능 전력 균형 기능 은 요구 된 성능 에 근거 하여 최소한의 전력 소비 를 허용 합니다
▪ DFC: 동적 주파수 제어 기능 으로 사용자 는 4 개 의 다른 주파수 사이 를 동적으로 교류 할 수 있으며, 최대 4 개 의 주파수 사이 를 원활 하게 전환 할 수 있다
▪ 두 개의 PLL 는 시스템 EMI 를 낮추기 위해 독립적 인 스프레드 스펙트럼 시계 를 지원 한다
▪ OTP 메모리에 사용자 구성을 저장
■ I^2 C 인터페이스
▪ 자동차용 2급 (-40°C ~ +105°C) 이나 산업용 (-40°C ~ +85°C) 온도 범위 에서 사용 된다
▪ 2개의 DIFF 출력으로 구성 가능한 LP-HSCL, LVDS, LVPECL, LVCMOS 출력 쌍. 1MHz~500MHz (LVCMOS 모드와 함께 160MHz)
▪ 3개의 LVCMOS 출력: 1MHz~160MHz
▪ 최대 8개의 LVCMOS 출력 REF + 3 × SE + 2 × DIFF_T/C로 LVCMOS로
▪ 모든 SE1·SE3에 지원되는 낮은 전력 32.768kHz 시계
5P35023B-155NLGI8의 적용
▪ PCIe Gen1?? 3 시계 생성기
▪ 소비자 사용용 결정 대체물
▪ 스마트 디바이스, 휴대용
▪ 컴퓨터 및 소비자용 애플리케이션
▪ 자동차용 애플리케이션 (정보 엔터테인먼트, 대시보드, 카메라/비전, 컴퓨팅, 네트워크)
환경 및 수출 분류5P35023B-155NLGI8
ATTRIBUTE | 설명 |
수분 민감도 수준 (MSL) | 1 (무제한) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
