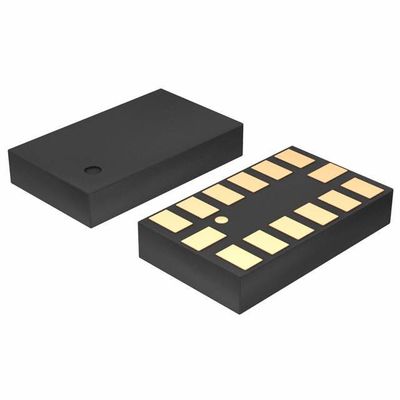

ADXL345 가속도계 X, Y, Z 축 ±2g, 4g, 8g, 16g 0.05Hz ~ 1.6kHz 14-LGA (3x5)
유형 | 설명 |
분류 | 센서, 트랜스듀서 |
모션 센서 | |
가속계 | |
제조업자 | 아날로그 디바이스 |
시리즈 | - |
포장 | 트레이 |
종류 | 디지털 |
축 | X, Y, Z |
가속 범위 | ±2g, 4g, 8g, 16g |
감수성 (LSB/g) | 256 (±2g) ~ 32 (±16g) |
감수성 (mV/g) | - |
대역폭 | 00.05Hz ~ 1.6kHz |
출력 유형 | I2C, SPI |
전압 - 공급 | 2V ~ 3.6V |
특징 | 조정 가능한 대역폭 |
작동 온도 | -55°C ~ 105°C |
장착형 | 표면 마운트 |
패키지 / 케이스 | 14-VFLGA |
공급자의 장치 패키지 | 14-LGA (3x5) |
기본 제품 번호 | ADXL345 |
특징ADXL345
초저전력: 측정 모드에서 23μA까지 낮고
0.1 μA 대기 상태에서 VS = 2.5 V (유형)
전력 소비는 대역폭에 따라 자동으로 스케일됩니다.
사용자 선택 해상도 10~13비트
모든 g 범위에서 4 mg/LSB 척도 인자
32 샘플 FIFO는 호스트 프로세서 부하를 최소화합니다
한 번 탭, 두 번 탭, 자유 낙하 감지
활동/무활성 모니터링
공급 전압 범위: 2.0V ~ 3.6V
I/O 전압 범위: 1.7V ~ VS
SPI (3선과 4선) 및 I2C 디지털 인터페이스
유연한 인터럽트 모드 인터럽트 핀
일련 명령어를 통해 선택할 수 있는 측정 범위
대역폭은 일련 명령어를 통해 선택할 수 있습니다
101000g 충격 생존
Pb 무료/RoHS 준수
작고 얇은: 3mm × 5mm × 1mm LGA 패키지
향상된 제품 특징
방위 및 항공우주 응용 프로그램을 지원합니다 (AQEC 표준)
산업용 온도 범위 확장 (-55°C ~ 105°C)
통제된 제조 기준
하나의 조립/시험 현장
한 제조 현장
강화된 제품 변경 통지
요구에 따라 제공되는 자격 데이터
ADXL345의 적용
산업용 장비
항공우주 장비
환경 및 수출 분류ADXL345
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
