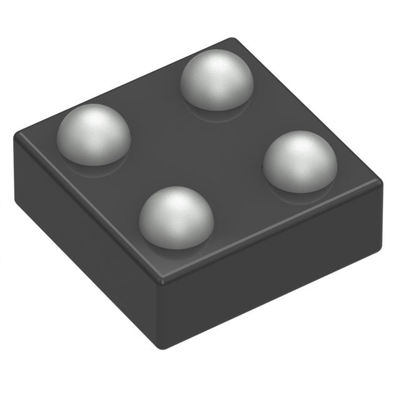

ADP191ACBZ-R7 전원 스위치/드라이버 1:1 P 채널 500mA 4-WLCSP (0.76x0.76)
유형 | 설명 |
분류 | 융합 회로 (IC) |
전력 관리 (PMIC) | |
전력 분배 스위치, 로드 드라이버 | |
Mfr | 아날로그 디바이스 |
시리즈 | - |
포장 | 테이프 & 롤 (TR) |
절단 테이프 (CT) | |
스위치 타입 | 일반적 목적 |
출력 수 | 1 |
비율 - 입력:출력 | 1:01 |
출력 구성 | 하이스 사이드 |
출력 유형 | P 채널 |
인터페이스 | 켜고 끄는 |
전압 - 부하 | 1.1V ~ 3.6V |
전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
전류 - 출력 (최대) | 500mA |
Rds ON (형) | 80mOhm |
입력 타입 | 반전되지 않는 것 |
특징 | 로드 배하, 스레드 속도 제어 |
결함 보호 | - |
작동 온도 | -40°C ~ 125°C (TJ) |
장착형 | 표면 마운트 |
공급자의 장치 패키지 | 4-WLCSP (0.76x0.76) |
패키지 / 케이스 | 4-WFBGA, WLCSP |
기본 제품 번호 | ADP191 |
ADP191ACBZ-R7의 특징
낮은 RDSON 105 mΩ 1.8 V
내부 출력 방출 저항 (ADP191)
턴 오브 슬라이드 비율 제한 (ADP191)
낮은 입력 전압 범위: 1.1V ~ 3.6V
500 mA 연속 작동 전류
제어 로직을 위한 내장 레벨 전환
1.2V 로직
낮은 2μA (최대) 지상 전류
초저부전 전류: <1μA
초소형 0.8mm × 0.8mm, 4볼, 0.4mm 피치 WLCSP
의 적용ADP191ACBZ-R7
마이크로 프로세서 시스템 관리자:
휴대폰
디지털 카메라 및 오디오 장치
휴대용 및 배터리 전동 장비
환경 및 수출 분류ADP191ACBZ-R7
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 1 (무제한) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
