| 브랜드 이름: | Original |
| 모델 번호: | ACS733KLATR-40AB-T |
| 모크: | 1 |
| 가격: | negotiable |
| 배달 시간: | 3-4일 |
| 지불 조건: | TT |

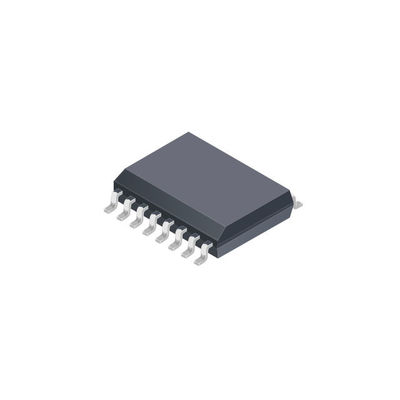

ACS733KLATR-40AB-T 전류 센서 40A 1 채널 홀 효과 차차 양방향
| 유형 | 설명 |
| 분류 | 센서, 트랜스듀서 |
| 전류 센서 | |
| Mfr | 알레그로 마이크로 시스템 |
| 시리즈 | - |
| 포장 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 측정용 | AC/DC |
| 센서 타입 | 홀 효과, 차이 |
| 전류 - 감지 | 40A |
| 채널 수 | 1 |
| 출력 | 비율 측정, 전압 |
| 감수성 | 33mV/A |
| 빈도 | 1MHz |
| 선형성 | ±0.5% |
| 정확성 | ±1.7% |
| 전압 - 공급 | 3.14V ~ 3.46V |
| 반응 시간 | 200n |
| 전류 - 공급 (최대) | 35mA |
| 작동 온도 | -40°C ~ 125°C |
| 등급 | 자동차 |
| 자격 | AEC-Q100 |
| 양극화 | 양방향 |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ACS733 |
ACS733KLATR-40AB-T의 특징
• AEC-Q100 자동차 자격
• 높은 대역폭, 1MHz 아날로그 출력
• 차차 홀 감지기 는 일반 모드 필드를 거부 한다
• 고 단열 SOIC16 넓은 몸 패키지는 고 전압 응용 프로그램에 대한 galvanic 단열을 제공합니다
• 통합 된 방패는 현재 선도자에서 도형으로의 용량 결합을 사실상 제거하여 높은 dv/dt transients로 인한 출력 소음을 크게 억제합니다.
• 독점 증폭기와 필터 디자인을 통해 크게 향상 된 대역폭으로 업계 최고의 노이즈 성능
• UL60950-1 (판 2) 인증을 받았습니다.
□ 다이 일렉트릭 강도 전압 = 3.6 kVRMS
□ 기본 격리 작동 전압 = 616 VRMS
• 신속하고 외부로 구성 가능한 과류 오류 탐지
• 1mΩ 소전력 손실 및 높은 입력 전류를 견딜 수있는 기본 전도기 저항
• 3.3V 및 5V 단일 공급 작동 옵션
• AC 및 DC 전류에 비례한 출력 전압
• 공장식 감수성 및 더 나은 정확성 을 위해 비동기 출력 전압
• 거의 0의 자기 히스테레시스
• 공급 전압의 비율 측정 출력
의 적용ACS733KLATR-40AB-T
ACS732과 ACS733는 알레그로TM의 새로운 세대의 고속 전류 센서 IC입니다. 이 장치들은 컴팩트하고 빠르고,DC/DC 변환기 및 다른 스위치 전력 응용 프로그램에서 고주파 전류를 측정하는 정확한 솔루션ACS732과 ACS733는 고 고립, 높은 대역폭 홀 효과 기반 전류 감지 및 사용자 구성 가능한 과류 결함 검출을 제공합니다.
이러한 특징으로 인해 고전압에서 작동하는 응용 프로그램에서 고주파 변압기와 전류 변압기 교체에 이상적으로 적합합니다.
환경 및 수출 분류ACS733KLATR-40AB-T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
|
|
