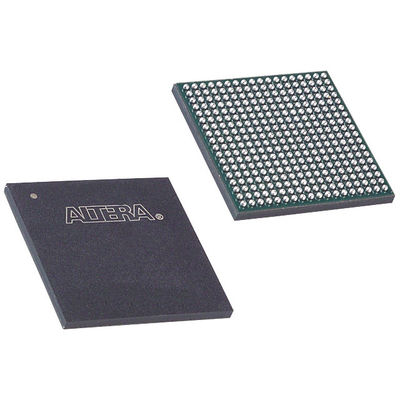

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 맥로셀 1700
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| CPLD (복합 프로그래밍 가능한 논리 장치) | |
| 제조업자 | 정보 |
| 시리즈 | MAX® V |
| 포장 | 트레이 |
| 프로그래밍 가능한 타입 | 시스템 프로그래밍 |
| 지연 시간 tpd(1) 최대 | 7 ns |
| 전압 공급 - 내부 | 1.71V ~ 1.89V |
| 논리 요소/블록 수 | 2210 |
| 대세포 수 | 1700 |
| I/O 수 | 271 |
| 작동 온도 | 0°C ~ 85°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 324-LBGA |
| 공급자의 장치 패키지 | 324-FBGA (19x19) |
| 기본 제품 번호 | 5M2210Z |
특징5M2210ZF324C5N
■ 저비용, 저전력, 비휘발성 CPLD 아키텍처
■ 즉시 시작 (0,5 ms 이하) 설정 시간
■ 대기 전류는 25μA까지 낮고 빠른 전원 종료/리셋 작업
■ 빠른 전파 지연 및 출력 시간
■ 내부 오시레이터
■ 최대 200 Mbps의 데이터 속도의 에뮬레이션 RSDS 출력 지원
■ 최대 304 Mbps의 데이터 속도의 LVDS 출력 지원
■ 논리 배열 블록 (LAB) 에 2개의 시계를 사용할 수 있는 4개의 글로벌 시계
■ 사용자 플래시 메모리 블록 최대 8 Kbits 최대 1000 읽기 / 쓰기 주기로 비휘발성 저장 장치
■ 장치 코어에 대한 단일 18V 외부 공급
■ 3.3-V, 2.5-V, 1.8-V, 1.5-V 및 1.2-V 로직 레벨을 지원하는 멀티 볼트 I/O 인터페이스
■ 프로그램 할 수 있는 스레프 속도, 드라이브 강도, 버스 홀드 및 프로그래밍 할 수 있는 펄업 저항을 포함한 버스 친화적 인 구조
■ 쉐미트 트리거로 소음 내성을 가진 입력 장치가 가능해집니다.
의 적용5M2210ZF324C5N
■ I/O는 PCI-SIGD PCI 로컬 버스 사양, 2.2 개정 3.3-V 동작에 완전히 적합합니다.
■ 핫 소켓에 적합
■ JTAG BST 회로 내장 IEEE Std를 준수1149.1-1990
환경 및 수출 분류5M2210ZF324C5N
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
