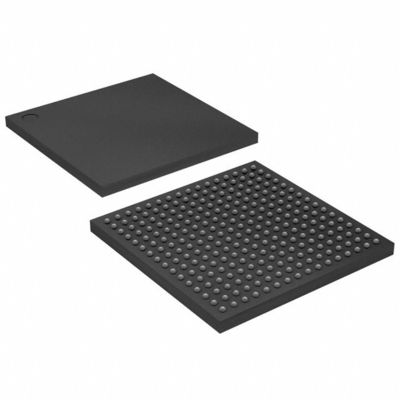

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
유형 | 설명 |
분류 | 융합 회로 (IC) |
내장 | |
CPLD (복합 프로그래밍 가능한 논리 장치) | |
제조업자 | 정보 |
시리즈 | MAX® V |
포장 | 트레이 |
프로그래밍 가능한 타입 | 시스템 프로그래밍 |
지연 시간 tpd(1) 최대 | 9 ns |
전압 공급 - 내부 | 1.71V ~ 1.89V |
논리 요소/블록 수 | 570 |
대세포 수 | 440 |
I/O 수 | 159 |
작동 온도 | 0°C ~ 85°C (TJ) |
장착형 | 표면 마운트 |
패키지 / 케이스 | 256-LBGA |
공급자의 장치 패키지 | 256-FBGA (17x17) |
기본 제품 번호 | 5M570Z |
의 기능5M570ZF256C5N
MAX V 장치는 2차원 행과 열 기반 아키텍처를 포함
사용자 정의 로직을 구현합니다. 행과 열 상호 연결은 신호 상호 연결을 제공합니다
논리 배열 블록 (LAB) 사이
논리 배열의 각 LAB에는 10 개의 논리 요소 (LE) 가 있습니다.
사용자 로직 함수들을 효율적으로 구현할 수 있는 논리
MultiTrack 인터 커넥트는 빠른
LAB 간의 세부적인 시간 지연.
전 세계적으로 라우팅 된 상호 연결에 비해 추가 된 논리 레벨의 최소 시밍 지연
구조물
I/O 요소 (IOE) 는 LAB 행과 열 뒤에 위치하고 있습니다.
MAX V 장치의 주변에는 I/O 핀이 공급됩니다. 각 IOE에는 양방향
I/O 버퍼, 여러 가지 고급 기능. I/O 핀이 슈미트 트리거 입력을 지원합니다.
그리고 33MHz, 32비트 PCITM, LVTTL와 같은 다양한 단일 표준.
환경 및 수출 분류5M570ZF256C5N
ATTRIBUTE | 설명 |
RoHS 상태 | RoHS 준수 |
수분 민감도 수준 (MSL) | 3 (168시간) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
