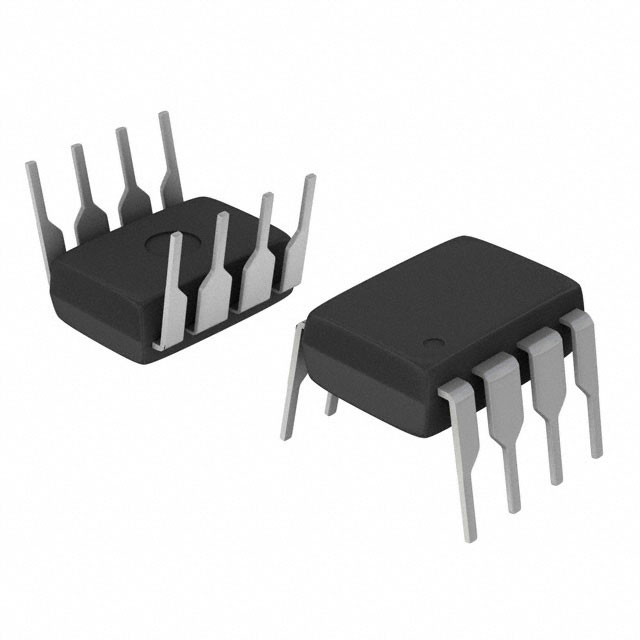

HCPL-2611-020E 논리 출력 오프토이솔레이터 10MBd 쇼트키 클램프 5000Vrms 15kV/μs
| 유형 | 설명 |
| 분류 | 격리장치 |
| 광 단열기 | |
| 논리 출력 오프토이졸레이터 | |
| 제조업자 | 브로드컴 리미티드 |
| 시리즈 | - |
| 포장 | 튜브 |
| 부분 상태 | 액티브 |
| 채널 수 | 1 |
| 입력물 - 1/2쪽 | 1/0 |
| 전압 - 격리 | 5000Vrms |
| 일반 모드 일시 면역력 (분) | 15kV/μs |
| 입력 타입 | DC |
| 출력 유형 | 열린 컬렉터, Schottky 클램프 |
| 전류 - 출력 / 채널 | 50mA |
| 데이터 비율 | 10MBd |
| 증식 지연 tpLH / tpHL (최대) | 100nm, 100nm |
| 상승 / 하락 시간 (형) | 24초, 10초 |
| 전압 - 앞으로 (Vf) (형) | 1.5V |
| 전류 - DC 전향 (if) (max) | 20mA |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 8-DIP (0.300", 7.62mm) |
| 공급자의 장치 패키지 | 8-DIP |
| 기본 제품 번호 | HCPL-2611 |
특징HCPL-2611-020E
* 15 kV/μs 최소 일반 모드 거부 (CMR)
VCM= HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661의 1kV
* 고속: 10 MBd 전형적
* LSTTL/TTL 호환성
* 낮은 입력 전류 능력: 5mA
* 산업 온도에서 AC 및 DC 성능 보장: 40 °C ~ + 85 °C
* 8-핀 DIP, SOIC-8 와이드 보디 패키지에서 제공됩니다.
* 스트로바블 출력 (단 한 채널 제품만)
* 안전 승인
UL 인정 1 분 동안 3750 Vrms
UL1577 CSA 승인 당 1분 동안 5000 Vrms
(5000 Vrms/1분 등급은 HCNW137/26X1입니다.
옵션 020 [6N137, HCPL-2601/11/30/31,
HCPL-4661] 제품만)
IEC/EN/DIN EN 60747-5-5에서 승인된:
060 옵션의 VIORM = 567 Vpeak
6N137/26xx 옵션 060에 대한 VIORM = 630 Vpeak
HCNW137/26x1의 VIORM = 1414 V피크
* MIL-PRF-38534 에어메틱 버전이 제공됩니다.
* (HCPL-56xx/66xx)
의 적용HCPL-2611-020E
* 격리된 라인 수신기
* 컴퓨터 주변 장치 인터페이스
* 마이크로프로세서 시스템 인터페이스
* A/D, D/A 변환을 위한 디지털 격리
* 전원 공급을 전환
* 기기 입력/출력 격리
* 지상 순환 제거
* 펄스 트랜스포머 교체
* 모터 드라이브의 전력 트랜지스터 격리
* 고속 논리 시스템의 격리
환경 및 수출 분류HCPL-2611-020E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
