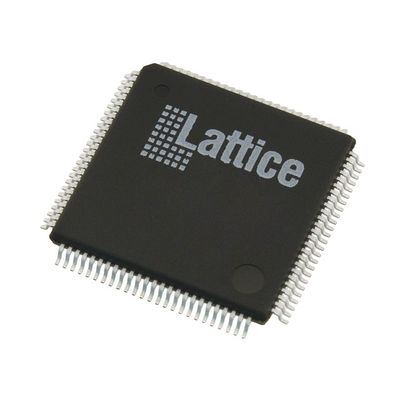

LCMXO2-1200HC-4TG100C 필드 프로그래밍 가능한 게이트 배열 IC 79 65536 1280 100-LQFP

LCMXO2-1200HC-4TG100C 필드 프로그래밍 가능한 게이트 배열 IC 79 65536 1280 100-LQFP

특징LCMXO2-1200HC-4TG100C

• 유연 한 논리 아키텍처
• 256~6864 LUT4와 18~334 I/O를 가진 6개의 장치
• 초저전력 장치
• 65nm 저전력 프로세스
• 대기 전력 22μW 이하
• 프로그래밍 가능한 낮은 스윙 디퍼셜리얼 I/O
• 대기 모드 및 다른 에너지 절약 옵션
• 임베디드 및 분산 메모리
• 최대 240kbits sysMEMTM 임베디드 블록 RAM
• 최대 54kbits 분산 RAM
• 전용 FIFO 제어 논리
• 칩 내 사용자 플래시 메모리
• 최대 256kbits 사용자 플래시 메모리
• 10만 회 기록
• WISHBONE, SPI, I2C 및 JTAG 인터페이스를 통해 액세스 할 수 있습니다.
• 소프트 프로세서 PROM 또는 플래시 메모리 로 사용할 수 있습니다.
• 사전 설계 된 소스 동기 I/O
• I/O 셀에 있는 DDR 레지스터
• 전용 변속기 로직
• 7:1 디스플레이 I/O를 위한 가이딩
• 일반 DDR, DDRX2, DDRX4
• DQS 지원과 함께 전용 DDR/DDR2/LPDDR 메모리
• 고성능, 유연한 I/O 버퍼
• 프로그래밍 가능한 sysIOTM 버퍼는 다양한 인터페이스를 지원합니다.
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
PCI
LVDS, 버스-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
∙ 슈미트 트리거 입력, 최대 0.5V 히스테레시
• I/O는 핫 소켓을 지원합니다.
• 칩 상의 차차 종료
• 프로그램 할 수 있는 끌어올림 또는 끌어내림 모드
• 칩 내 유연 한 시계
• 8 개 의 기본 시계
• 고속 I/O 인터페이스에 최대 2개의 엣지 클럭 (상단과 하단 측면만)
• 분자 n 주파수 합성 장치 당 최대 2 개의 아날로그 PLL
넓은 입력 주파수 범위 (7MHz~400MHz)
• 휘발성 이 아닌, 무한 히 재구성 가능
• 즉시 켜지다
• 단일 칩, 안전한 솔루션
• JTAG, SPI 또는 I2C를 통해 프로그래밍
• 비휘발성 메모리의 백그라운드 프로그래밍을 지원합니다.
• 외부 SPI 메모리와 함께 선택적 듀얼 부팅
• TransFRTM 재구성
• 시스템 작동 중 현장 로직 업데이트
• 시스템 수준 지원 강화
• 칩 내 강화 기능: SPI, I2C, 타이머/ 카운터
• 5.5%의 정확성으로 칩 내 오시일레이터
• 시스템 추적을 위한 고유 트레이스ID
• 한 번 프로그래밍 (OTP) 모드
• 확장 된 작동 범위를 가진 단일 전원 공급
• IEEE 표준 1149.1 경계 스캔
• IEEE 1532을 준수하는 시스템 내 프로그래밍
• 다양한 패키지 옵션
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN 패키지 옵션
• 작은 발자국 패키지 옵션
2~5mm x 2~5mm 정도
• 밀도 마이그레이션 지원
• 첨단 하로겐 없는 포장

환경 및 수출 분류LCMXO2-1200HC-4TG100C
