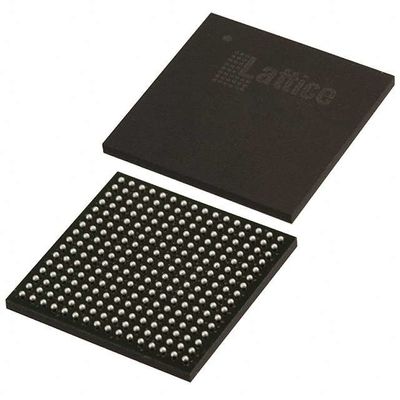

LCMXO2-1200UHC-4FTG256I 필드 프로그래밍 가능한 게이트 배열 FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I 필드 프로그래밍 게이트 어레이 (FPGA) IC 79 65536 1280

특징LCMXO2-1200UHC-4FTG256I

관리자:
• 칩 내 사용자 플래시 메모리
• 최대 256kbits 사용자 플래시 메모리
• 10만 회 기록
• WISHBONE, SPI, I2C 및 JTAG 인터페이스를 통해 액세스 할 수 있습니다.
• 소프트 프로세서 PROM 또는 플래시 메모리 로 사용할 수 있습니다.
• 사전 설계 된 소스 동기 I/O
• I/O 셀에 있는 DDR 레지스터
• 전용 변속기 로직
• 7:1 디스플레이 I/O를 위한 가이딩
• 일반 DDR, DDRX2, DDRX4
• DQS 지원과 함께 전용 DDR/DDR2/LPDDR 메모리
• 고성능, 유연한 I/O 버퍼
• 프로그래밍 가능한 sysIOTM 버퍼는 다양한 인터페이스를 지원합니다.
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
PCI
LVDS, 버스-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
∙ 슈미트 트리거 입력, 최대 0.5V 히스테레시
• I/O는 핫 소켓을 지원합니다.
• 칩 상의 차차 종료
• 프로그램 할 수 있는 끌어올림 또는 끌어내림 모드
• 칩 내 유연 한 시계
• 8 개 의 기본 시계
• 고속 I/O 인터페이스에 최대 2개의 엣지 클럭 (상단과 하단 측면만)
• 분자 n 주파수 합성 장치 당 최대 2 개의 아날로그 PLL
넓은 입력 주파수 범위 (7MHz~400MHz)
• 휘발성 이 아닌, 무한 히 재구성 가능
• 즉시 켜지다
• 단일 칩, 안전한 솔루션
• JTAG, SPI 또는 I2C를 통해 프로그래밍
• 비휘발성 메모리의 백그라운드 프로그래밍을 지원합니다.
• 외부 SPI 메모리와 함께 선택적 듀얼 부팅
• TransFRTM 재구성
• 시스템 작동 중 현장 로직 업데이트

의 적용LCMXO2-1200UHC-4FTG256I

MachXO2 장치는 65nm 비휘발성 저전력 공정으로 설계되었습니다.장치 아키텍처는 프로그래밍 가능한 낮은 스윙 디퍼셜 I/O 및 I/O 뱅크를 끄는 기능과 같은 여러 가지 특징을 가지고 있습니다., 칩에 있는 PLL 및 오시레이터는 동적으로.

환경 및 수출 분류LCMXO2-1200UHC-4FTG256I
