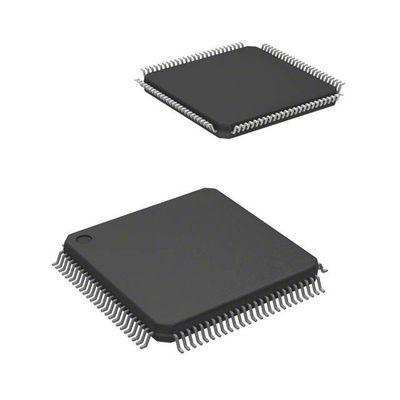

LCMXO2-2000HC-4TG144C 통합 회로 칩 FPGA 111 I/O 144TQFP
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| FPGA (Field Programmable Gate Array) 를 사용한다. | |
| Mfr | 라티스 반도체 회사 |
| 시리즈 | MachXO2 |
| 포장 | 트레이 |
| LAB/CLB 수 | 32 |
| 논리 요소/셀 수 | 256 |
| I/O 수 | 55 |
| 전압 - 공급 | 2.375V ~ 3.465V |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 100°C (TJ) |
| 패키지 / 케이스 | 100LQFP |
| 공급자의 장치 패키지 | 100-TQFP (14x14) |
| 기본 제품 번호 | LCMXO2-256 |
특징LCMXO2-256HC-4TG100I
• 고성능, 유연한 I/O 버퍼
• 프로그래밍 가능한 sysIOTM 버퍼는 다양한 인터페이스를 지원합니다.
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
PCI
LVDS, 버스-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
∙ 슈미트 트리거 입력, 최대 0.5V 히스테레시
• I/O는 핫 소켓을 지원합니다.
• 칩 상의 차차 종료
• 프로그램 할 수 있는 끌어올림 또는 끌어내림 모드
• 칩 내 유연 한 시계
• 8 개 의 기본 시계
• 고속 I/O 인터페이스에 최대 2개의 엣지 클럭 (상단과 하단 측면만)
• 분자 n 주파수 합성 장치 당 최대 2 개의 아날로그 PLL
넓은 입력 주파수 범위 (7MHz~400MHz)
• 휘발성 이 아닌, 무한 히 재구성 가능
• 즉시 켜지다
• 단일 칩, 안전한 솔루션
• JTAG, SPI 또는 I2C를 통해 프로그래밍
• 비휘발성 메모리의 백그라운드 프로그래밍을 지원합니다.
• 외부 SPI 메모리와 함께 선택적 듀얼 부팅
• TransFRTM 재구성
• 시스템 작동 중 현장 로직 업데이트
• 시스템 수준 지원 강화
• 칩 내 강화 기능: SPI, I2C, 타이머/ 카운터
• 5.5%의 정확성으로 칩 내 오시일레이터
• 시스템 추적을 위한 고유 트레이스ID
• 한 번 프로그래밍 (OTP) 모드
• 확장 된 작동 범위를 가진 단일 전원 공급
• IEEE 표준 1149.1 경계 스캔
• IEEE 1532을 준수하는 시스템 내 프로그래밍
• 다양한 패키지 옵션
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN 패키지 옵션
• 작은 발자국 패키지 옵션
2~5mm x 2~5mm 정도
• 밀도 마이그레이션 지원
• 첨단 하로겐 없는 포장
설명LCMXO2-256HC-4TG100I
MachXO2 장치는 일반적으로 사용되는 SPI 컨트롤러, I2와 같은 단단한 기능을 제공합니다.
C 컨트롤러와 타이머
또한 사용자 플래시 메모리 (UFM) 를 제공합니다.
기능과 UFM 인터페이스에서 핵심 논리와 WISHBONE 인터페이스를 통해 라우팅을 할 수 있습니다.
SPI를 통해 액세스 할 수 있습니다, I2
C 및 JTAG 포트
환경 및 수출 분류LCMXO2-256HC-4TG100I
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
